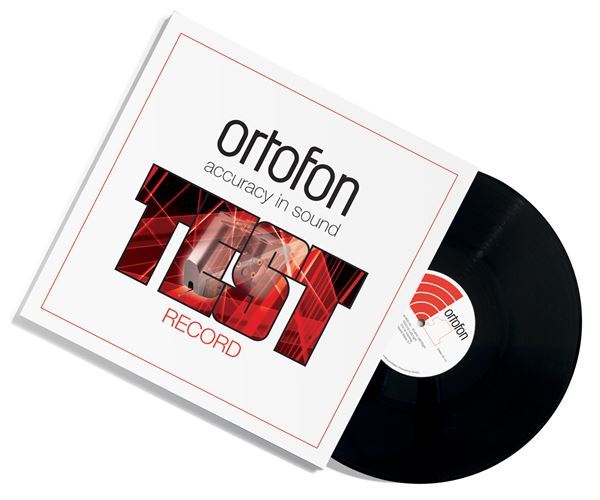

Dossier de test Ortofon

Avant de tester votre cartouche, veuillez vérifier la fonctionnalité du système HiFi. Le haut-parleur gauche doit être connecté au canal gauche de l’amplificateur et vice versa ; les deux enceintes doivent fonctionner en phase et être positionnées de manière optimale dans la pièce. Le Test Record est conçu pour être lu via votre système avec une égalisation RIAA intégrée. Il est recommandé de régler le contrôle du volume à un niveau de signal modéré. Veuillez vous référer aux instructions de votre platine vinyle et de votre bras de lecture pour une installation et un alignement corrects, ajustez le bras de lecture pour qu'il soit parallèle à la surface d'enregistrement, réglez la force de suivi vertical et l'antipatinage selon les données techniques recommandées de la cartouche et ajustez le porte-à-faux du stylet. Le nouveau pressage fin de 15 pistes Chaque face du disque se compose de 15 pistes qui ont été coupées de 1 à 4 et de 5 à 15 : 1. Fréquence de balayage du canal gauche 800 Hz – 50 kHz. Enregistrer. 28 secondes. Coupe linéaire* (800 – 20000 Hz ±1,5 dB) 2. Balayage de fréquence canal droit 800 Hz – 50 kHz. Enregistrer. 28 secondes. Coupe linéaire* (800 – 20000 Hz ±1,5 dB) 3. Balayage de fréquence canal gauche 800 Hz – 50 kHz. Enregistrer. 28 secondes. Coupe linéaire* (800 – 20000 Hz ±1,5 dB) 4. Balayage de fréquence canal droit 800 Hz – 50 kHz. Enregistrer. 28 secondes. Coupe linéaire* (800 – 20000 Hz ±1,5 dB) 5. Tonalité de référence 1000 Hz 5 cm/sec rms Gauche 6. Tonalité de référence 1000 Hz 5 cm/sec rms Droite 7. Tonalité de référence 1000 Hz 5 cm/sec rms Gauche 8. Tonalité de référence 1000 Hz 5 cm/sec rms Droite 9. Capacité de suivi, pic latéral de 50 μm 10. Capacité de suivi, pic latéral de 60 μm 11. Capacité de suivi, pic latéral de 70 μm 12. Capacité de suivi, pic latéral de 80 μm 13. Capacité de suivi, pic latéral de 90 μm 14. Capacité de suivi, pic latéral de 100 μm 15. Forme d'onde carrée 2,7 ms cycle de service 3:7 * L'enregistrement a une amplitude de vitesse constante tout au long du balayage. 1-4 Balayage de fréquence – un outil pour vérifier la réponse en fréquence Plusieurs facteurs peuvent affecter la réponse en fréquence, notamment la capacité du câble, le chargement de la cartouche, la force de suivi et les pièces usées. Pour cette raison, il peut être difficile d’obtenir une réponse en fréquence parfaitement plate. Parfois, en faisant de petits compromis dans le chargement de la cartouche, une meilleure réponse en fréquence globale peut être obtenue. Compte tenu de ce qui précède, le signal doit être propre tout au long du balayage. 5-8 Tonalité de référence pour tester la sortie des canaux Avec ce signal de référence standard, il est possible de vérifier l'exactitude des connexions des canaux gauche et droit, l'équilibre des canaux et la vitesse de la platine. 9 -14 Test de capacité de suivi, modulation latérale de 315 Hz Ces pistes contiennent un signal de 315 Hz, enregistré à des amplitudes de pic croissantes de 50, 60, 70, 80, 90 et 100 micromètres. Veuillez vous référer à la valeur de capacité de suivi de votre cartouche spécifiée dans la fiche technique. Votre cartouche devrait être capable de suivre le niveau réel sans distorsion audible. L’incapacité à suivre peut être entendue comme un écart par rapport à un son pur ou un son crépitant et intermittent. Pour déterminer s'il s'agit d'un ou des deux canaux, le contrôle de la balance peut être utilisé. En cas de capacité de suivi différente dans les canaux gauche et droit, il est probablement nécessaire de réajuster la correction anti-patinage du bras de lecture. Si les deux canaux ne parviennent pas à suivre correctement, la force de suivi verticale doit alors être augmentée jusqu'à ce qu'aucune amélioration supplémentaire de la force de suivi ne puisse être obtenue. 15. Forme d'onde carrée Cycle de service de 2,7 ms 3:7 Lorsque vous surveillez la sortie de votre cartouche avec un oscilloscope, vous verrez alors une onde carrée située précisément l'une au-dessus de l'autre si la connexion de la cartouche est correcte. Après avoir réussi les procédures de test ci-dessus, vous pouvez vous assurer que votre cartouche est optimisée. Pourtant, l’oreille humaine est très sensible aux différences de distorsion tonale ; son niveau dépend de l'état du stylet et de l'usure du disque. Pour conserver une reproduction sonore optimale et minimiser l'usure de vos disques ainsi que de votre stylet, nous vous recommandons la procédure suivante avant et après chaque lecture : • Retirez soigneusement la poussière des surfaces des disques en utilisant une brosse ou un chiffon antistatique fin avant chaque utilisation. • N'oubliez pas de dépoussiérer la pointe du diamant avant et après la lecture de chaque disque. • J'ordonne de garder les contacts électriques propres et de lubrifier l'écrou moleté du bras de lecture, Ortofon recommande occasionnellement une légère pulvérisation de nettoyant pour contacts comme DeoxIT ®Gold G- Série dans la prise du bras de lecture. Il est à noter que certains égaliseurs phono peuvent générer une certaine distorsion de tonalité, qui ne peut être imputée à la cellule.
