LD Systems ZONE 423 Mélangeur 2 zones 19" 2U

LD Systems zone 423 Mélangeur 2 zones

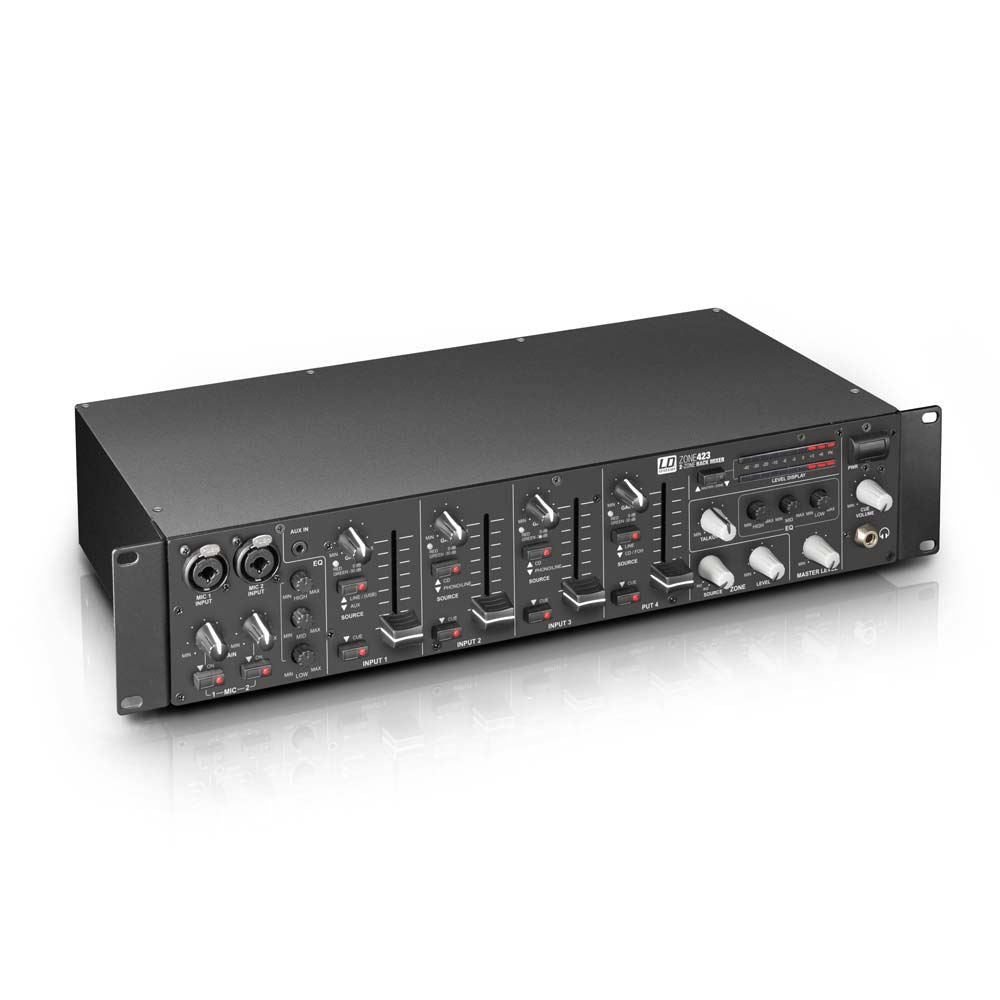

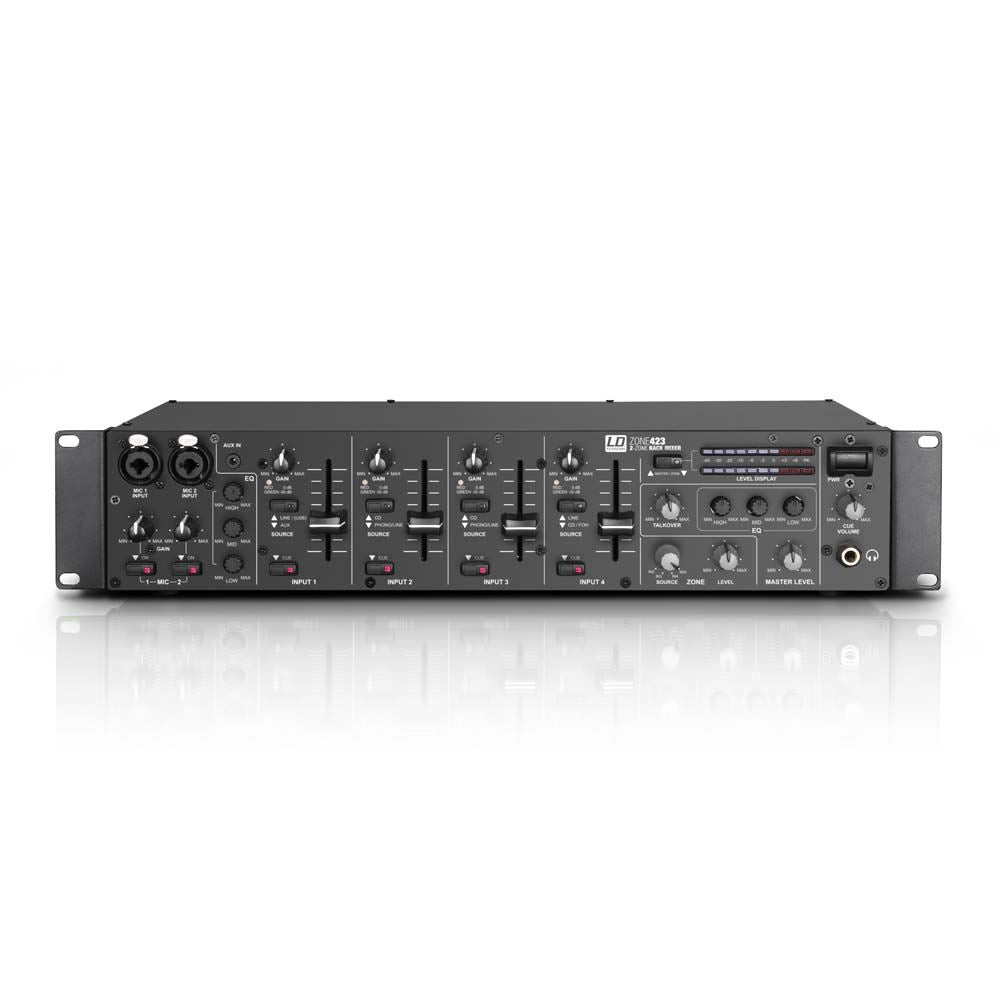

Le ZONE 423 est un mélangeur de zone complet avec 4 canaux de ligne et 2 canaux de microphone, qui peuvent être attribués à une sortie principale et à une sortie de zone, ainsi que des entrées pour un système d'annonce d'urgence externe et une sourdine télécommandée. Grâce à une connectivité polyvalente, le dispositif rack 2U compact est le centre de contrôle idéal pour les systèmes de sonorisation dans les points de vente alimentaires, les clubs, les hôtels, les centres de remise en forme, et est également excellent pour les présentations et les DJ.

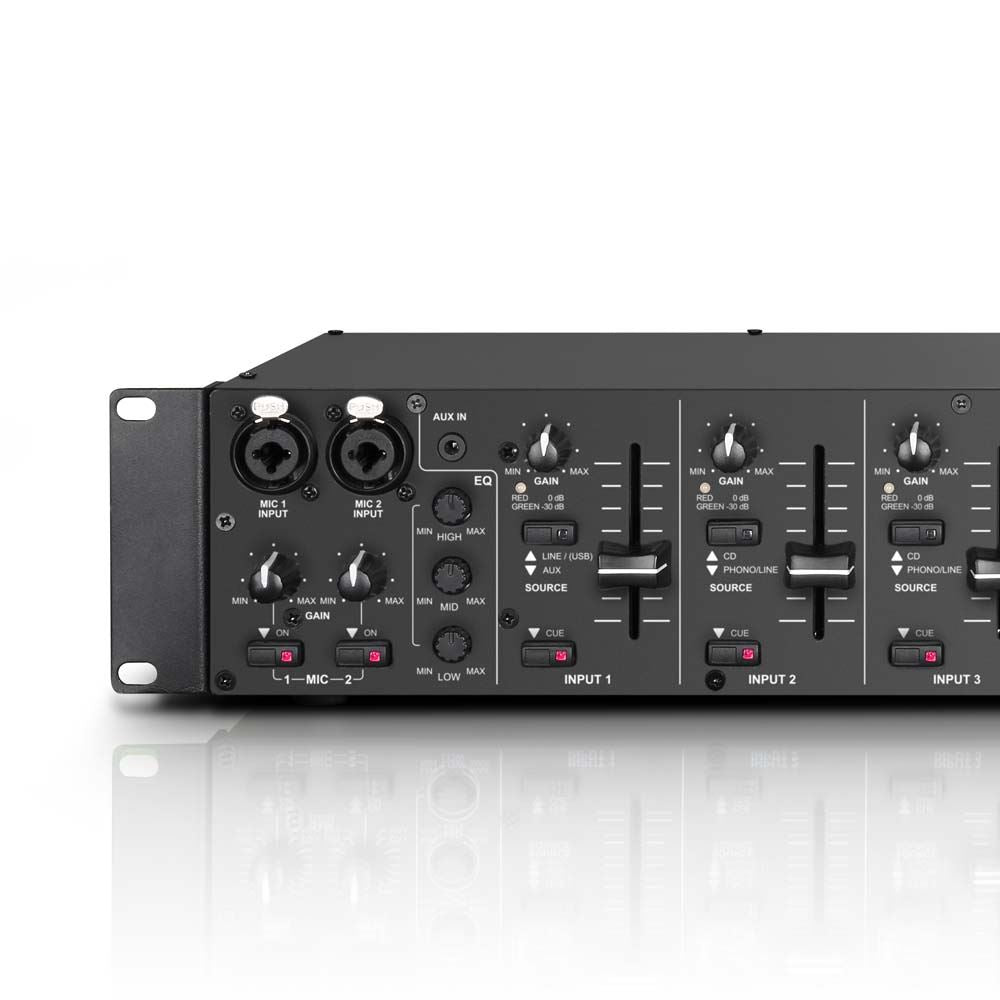

En plus des deux entrées microphone symétriques avec niveau de gain et de conversation variables, d'une alimentation fantôme 12 V et d'un égaliseur 3 bandes partagé, la ZONE 423 offre des connexions ligne, phono et stéréo auxiliaire au format RCA, un FOH- entrée avec fiches jack stéréo symétriques ainsi qu’un USB et un mini jack 3,5 mm. Le port USB est utilisé comme entrée et sortie stéréo et permet d'utiliser le mixeur comme interface audio externe. Les quatre canaux d'entrée ont des commandes de gain individuelles avec affichage du signal et de la valeur de crête, des faders de 45 mm pour régler le volume et les boutons de repère.

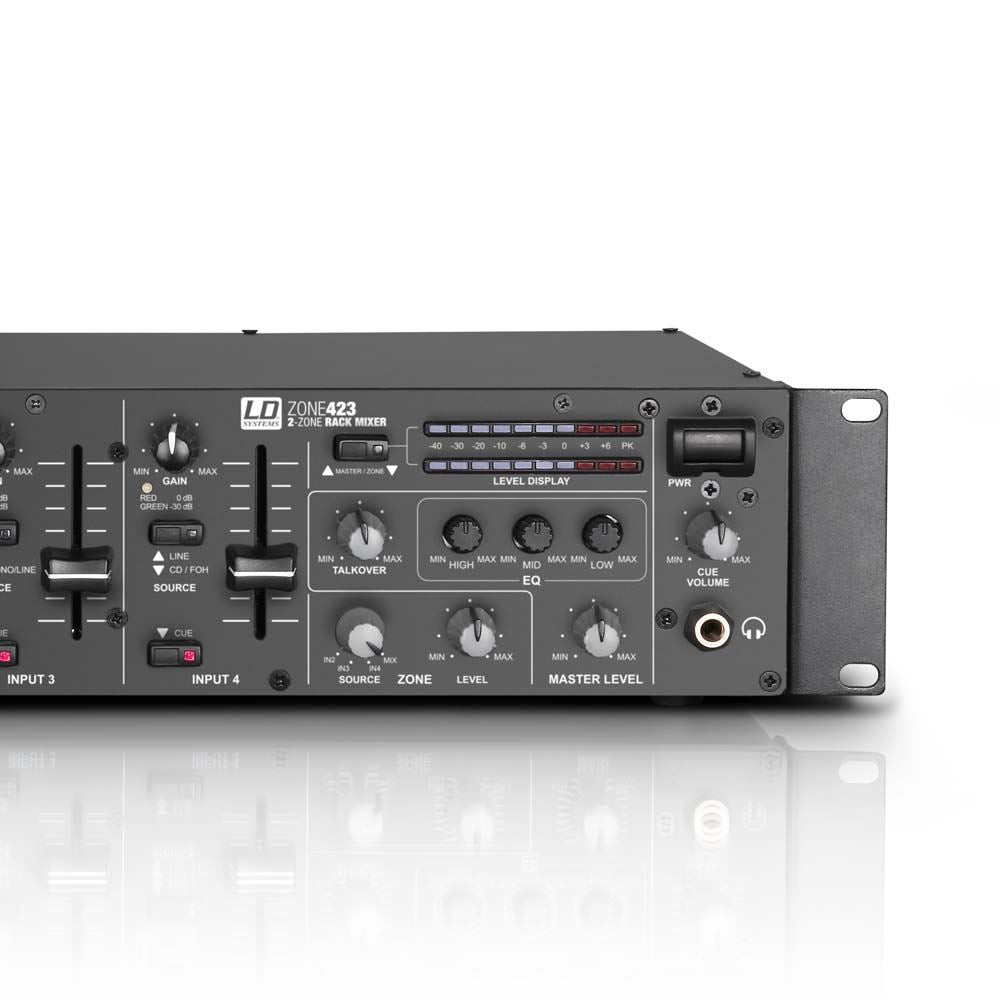

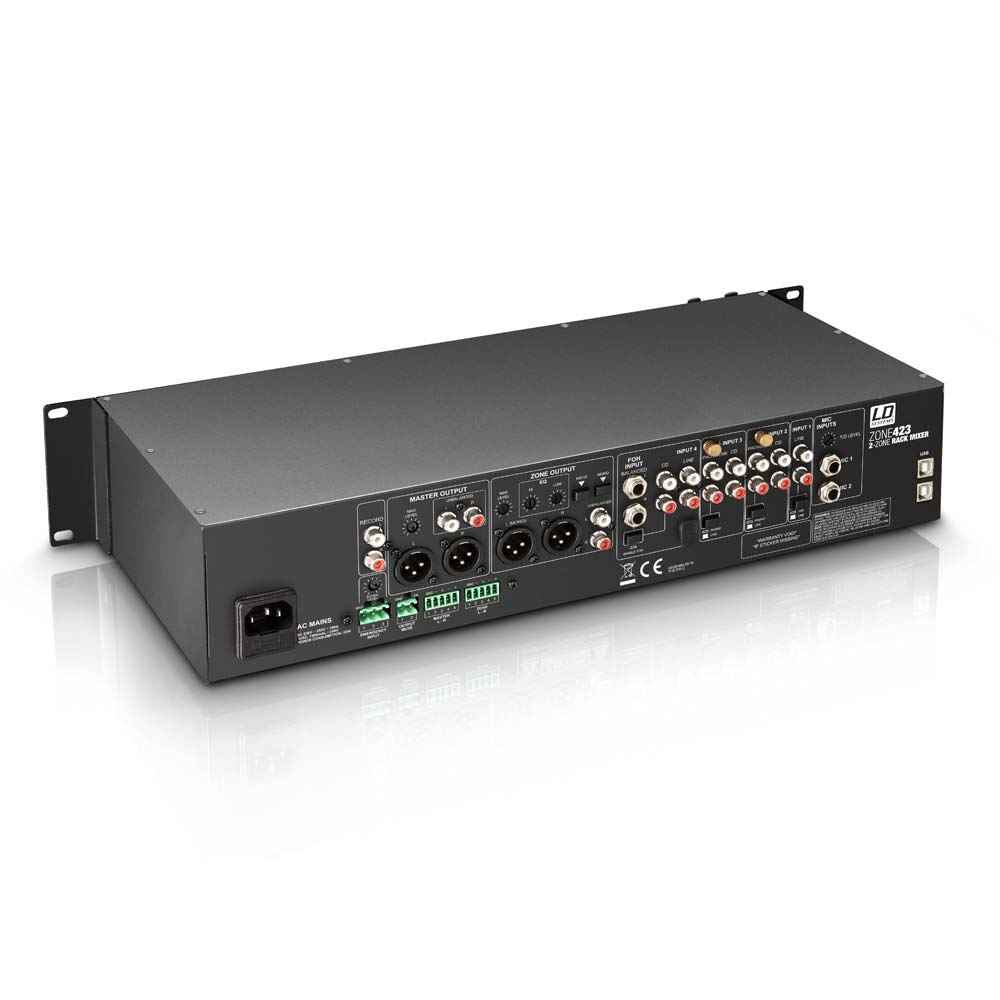

Les sections master et zone ont chacune leur propre égaliseur, des sorties XLR symétriques et RCA asymétriques : la sortie master via des connecteurs borniers et la sortie zone utilisant un commutateur somme mono et un filtre passe-haut 100 Hz. L'indication du niveau stéréo peut être réglée sur master ou zone, et le niveau de sortie maximum peut être préréglé pour les deux à l'arrière de la table de mixage. En plus d'une connexion casque réglable pour la pré-écoute, la ZONE 423 dispose également d'une sortie d'enregistrement.

Caractéristiques
Type de produit : Mélangeurs
Type : Installations, stéréo
Nombre de zones : 2 (maître, zone)
Type : Installations, stéréo
Hauteur d'installation : 2 U
Canaux d'entrée au total : 6 (2x micro, 1x ligne/aux, 2x ligne/phono, 1x ligne/FOH)
Réponse en fréquence : 20 - 40 000 Hz
Canaux micro : 2 (avec alimentation fantôme 12 V)
Connexions des canaux du microphone : jack stéréo 6,3 mm (symétrique), XLR
Commandes du canal du microphone : 1 x EQ Hi, 1 x EQ Low, 1 x Talkover, 1 x Talkover Level, Gain, On/Off
Éléments d'affichage des canaux de microphone : On-LED
Impédance d'entrée des canaux de microphone : 4 kOhm
Sensibilité d'entrée des canaux du microphone : 8 mV
Canaux de microphone THD : 0,07 %
Canaux de ligne : 4 (Entrée 1 : USB/Ligne, Entrées 2 + 3 : Ligne/Phono/CD, Entrée 4 : Ligne/FOH)

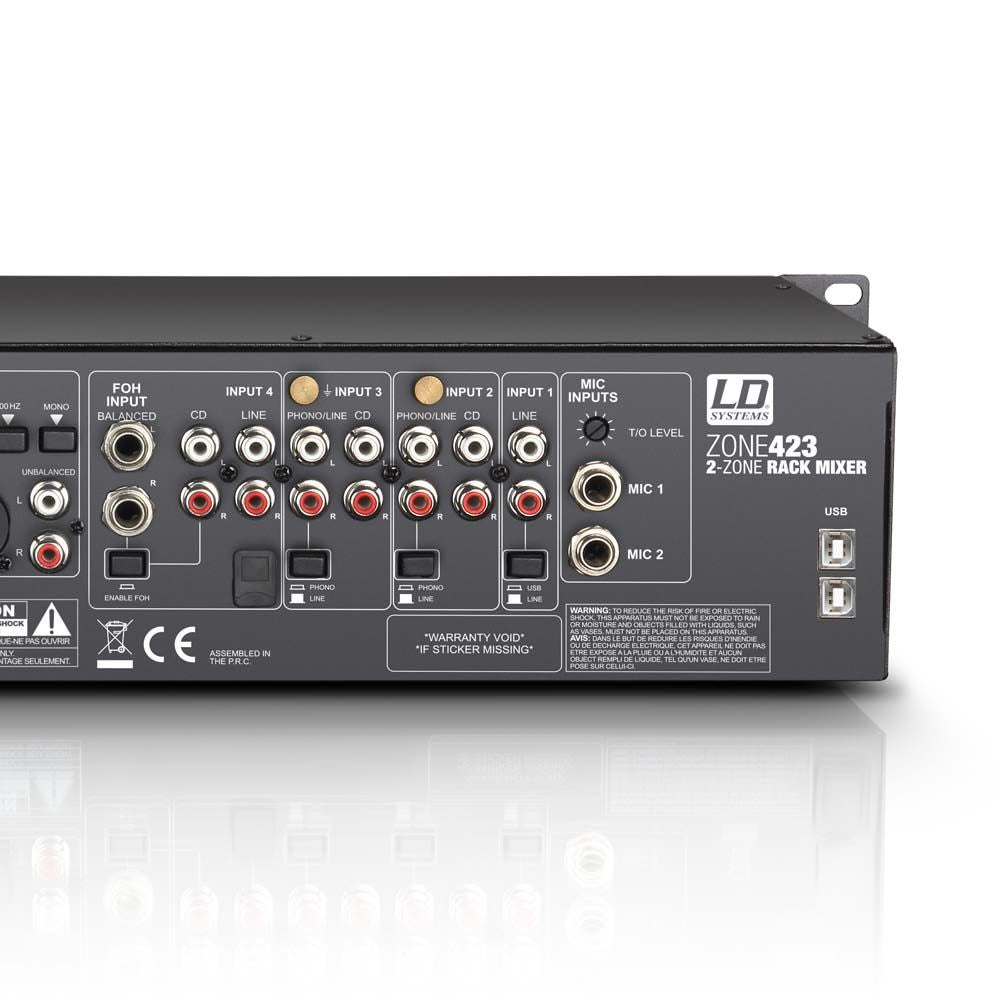

Connectiques d'entrée ligne : entrée 4 : 4 x RCA + 2 x jack 6,3 mm, Entrée 1 : 2 x RCA + jack stéréo 3,5 mm + USB, entrée 2 + 3 : 4 x RCA
Commandes de canal de ligne : Cue, Activer FOH, Gain, niveau, Source
Éléments d'affichage du canal de ligne : Cue-LED, Signal/0 dB-LED
Impédance d'entrée du canal ligne : (Phono) 60 kOhm, 6 kOhm
Sensibilité d'entrée des canaux de ligne : (Phono) 10 m V, 1 V
Canaux de ligne THD : (Phono) 0,05 %, 0,03 %
sensibilité d'entrée AUX/Ligne : 3 V
Sorties ligne : 3 (Master - Stéréo, Zone - Stéréo/Mono, Rec - Stéréo)

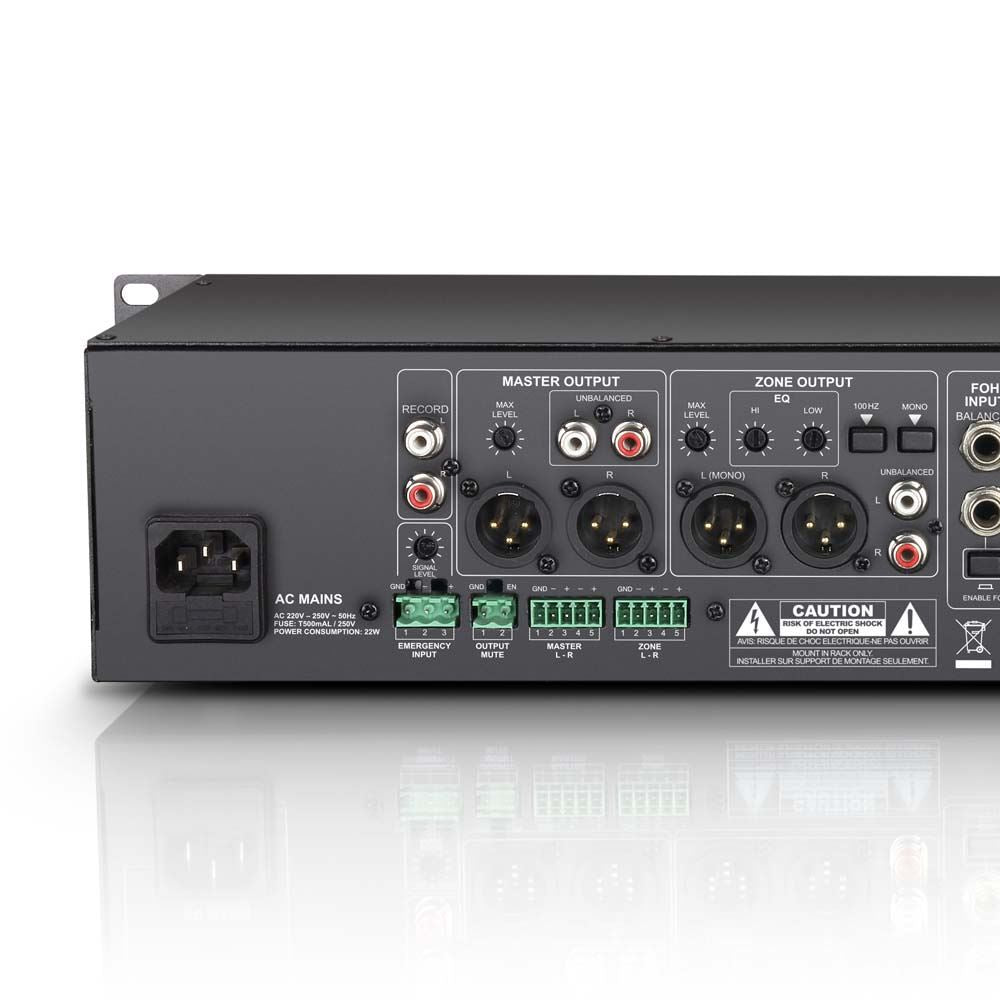

Connecteurs de sortie Master : 2 x XLR (symétrique), RCA (x2), bornier
Contrôles principaux : EQ Hi, EQ Low, EQ Mid, niveau, Max. Niveau
Éléments d'affichage principal : indicateur de niveau 2 x 10 segments (maître/zone commutable)
Niveaux de sortie principaux : (symétrique) 21 dBu, (asymétrique) 18 dBu
Connexions de sortie de zone : 2 x XLR (symétrique), RCA (x2), bornier
Contrôles de zone : passe-haut 100 Hz, EQ Hi, EQ Low, niveau, Max. Niveau, mono, entrée source 2 - 4/Mix
Éléments d'affichage de zone : indicateur de niveau 2 x 10 segments (maître/zone commutable)
Niveaux de sortie de zone : (symétrique) 21 dBu, (asymétrique) 18 dBu
Connexions de sortie Rec : 2 x RCA
Sortie casque : 1
Port de sortie casque : 6,3 mm TRS
Commandes de sortie casque : Volume de repère
Tension de sortie casque : (@ 32 Ohm) 1,2 V
Entrées supplémentaires : 2 (entrée d'urgence, sortie muette)
Connexions Entrées supplémentaires : bornier
Commandes d'entrée supplémentaires : entrée d'urgence de niveau
Sensibilité d'entrée Entrée d'urgence : 5 V
Commandes supplémentaires : interrupteur d'alimentation
Éléments d'affichage supplémentaires : LED d'alimentation
Tension de fonctionnement : 220 - 250 V CA, 50 Hz
Connecteur secteur : connecteur d'alimentation IEC
Consommation électrique : 22 W
Fusible : T 500 mAL / 250 V
Largeur : 483 mm
Hauteur : 89 mm
Profondeur : 210 mm
Poids : 3,3 kg
Accessoires (inclus) : cordon d'alimentation, borniers
