Yamaha Touchflow TF3 24-Kanal-Digitalmixer

Beschreibung

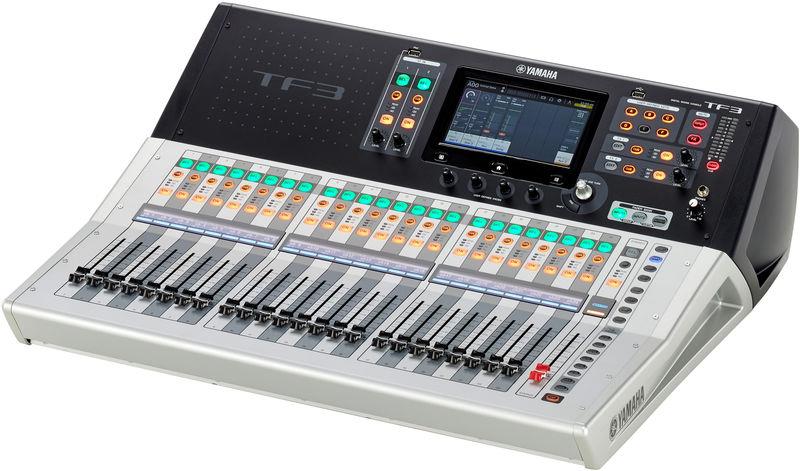

Yamaha TouchFlow TF3 24-Kanal-Digitalmixer
TouchFlow Operation™
Die TF-Serie kombiniert Yamaha-Know-how mit neuen Erkenntnissen aus der Praxis und der neuesten Touchscreen-Technologie, um ein weiterentwickeltes Erlebnis bei der Konsolenbedienung zu bieten. Reibungslose Einrichtung und Bedienung, praktische Voreinstellungen und Szenen, raffiniertes Design und Softwareanwendungen, die sich nahtlos in das gesamte System integrieren. Zu diesen neuen Elementen gehört TouchFlow Operation, ein neues Konzept für Konsolenschnittstellen, das beispiellosen Komfort und Bequemlichkeit in kleinen Konsolen bietet.

Da die meisten Vorgänge allein über das Touchpanel ausgeführt werden können, wird die innovative Benutzeroberfläche der TF-Serie für viele Benutzer schnell zur Selbstverständlichkeit. Egal, ob Sie Erfahrung mit Yamaha-Digitalkonsolen haben, mit anderen Konsolen arbeiten oder noch nie zuvor ein Mischpult bedient haben, mit TF-Konsolen gelangen Sie schnell und mühelos zu den gewünschten Ergebnissen. Die Verfügbarkeit physischer Bedienelemente rund um das Touchpanel erhöht die Vielseitigkeit und Präzision der Steuerung zusätzlich. Der Anzeigeinhalt wurde speziell für einen einfachen, direkten Zugriff konzipiert und verfügt über ein Layout, das eine möglichst natürliche und effiziente Mischung fördert. Die Bedienung über das Touchpanel ist so einfach wie das Formen des Klangs mit den Fingerspitzen.

Touch-and-Turn-Knopfsteuerung
Wenn Sie zusätzliche Präzision für einen Fein-EQ oder andere Anpassungen benötigen, steht Ihnen der physische Touch & Turn-Knopf direkt neben dem Touchpanel immer zur Verfügung. Unterhalb des Bedienfelds befinden sich außerdem vier benutzerdefinierte Drehregler, die der Steuerung des Kompressorschwellenwerts, der EQ-Verstärkung oder anderer Parameter zugewiesen werden können, auf die Sie beim Mischen schnell und direkt zugreifen müssen.

1-Knob COMP™ und 1-Knob EQ™
Ein erfahrener Ingenieur kann mit einem Kompressor viel anfangen; Erwecken Sie eine Gitarre zum Leben, verleihen Sie dem Bass mehr Schwung, machen Sie eine Snare fester und sorgen Sie dafür, dass sich der Gesang deutlich im Mix widerspiegelt. Der 1-Knopf-COMP kann all dies schnell und einfach erledigen, ohne dass mehrere Parameter jongliert werden müssen, um den gewünschten Effekt zu erzielen. Diese Fähigkeit, die erstmals bei analogen Yamaha-Mischpulten zum Einsatz kam, wurde schnell sehr geschätzt und führte zu einer weiteren Verfeinerung in einer digitalen Version, die den TF-Konsolen neue Einrichtungsfreundlichkeit und Effizienz verleiht.

Der 1-Knopf-EQ wurde von den Forschungs- und Entwicklungsmitarbeitern von Yamaha in Zusammenarbeit mit renommierten Toningenieuren kontinuierlich verfeinert, um sicherzustellen, dass Sie mit minimalem Aufwand und in kürzester Zeit hervorragende Ergebnisse erzielen können. Ein Gesangsmodus macht es einfacher denn je, einen klaren, gut definierten Stimmklang zu erzielen, während ein Intensitätsmodus eine „Intensitäts“-Steuerung mit einem Knopf über EQ-Kurven bietet, die Sie entweder aus Voreinstellungen auswählen oder von Grund auf neu erstellen.

Darüber hinaus sind der 1-Knopf-COMP und der 1-Knopf-EQ auch auf den Ausgangskanälen verfügbar, sodass Sie schnell eine Gesamtausgangskomprimierung oder einen EQ erreichen, der ideal zum Raum und zur Publikumsgröße passt. Der 1-Knopf-EQ am Ausgang verfügt anstelle des Gesangsmodus über einen Loudness-Modus, der den Schalldruckpegel effektiv erhöht und gleichzeitig eine optimale Klangqualität beibehält.

Präzises Gain-Setup über GainFinder™
Die neue GainFinder-Funktion erleichtert die optimale Verstärkungseinstellung für einzelne Eingangssignale, sodass eine ideale Gesamtbetriebs- und Signalqualität erreicht wird. Der Benutzer muss lediglich die Kanalverstärkung so einstellen, dass die zentrale grüne Anzeige in der Pegelanzeige möglichst lange leuchtet. Natürlich erfüllen auch die Pegelmesser ihre herkömmliche Funktion, sodass bei Bedarf die Standardprozedur zur Verstärkungseinstellung befolgt werden kann.

QuickPro Presets™
Das Forschungs- und Entwicklungsteam von Yamaha hat sich darauf konzentriert, eine Reihe von Abkürzungen für großartigen Klang zu entwickeln, die in einer Vielzahl von Live-Sound-Situationen effektiv sind. Mit diesen praktischen Voreinstellungen können selbst unerfahrene Toningenieure dem idealen Klang sehr nahe kommen, während erfahrene Toningenieure die erhebliche Zeitersparnis zu schätzen wissen, die sie als Ausgangspunkt für weitere Anpassungen bieten.

Die QuickPro-Presets können nach Instrumententyp durchsucht und schnell und einfach abgerufen werden. Die Voreinstellungen umfassen HA-Gain, EQ, Comp und andere Einstellungen bis hin zum Kanalnamen und der Farbe. Der 1-Knopf-EQ und der 1-Knopf-COMP können mit den QuickPro-Presets verwendet werden und bieten so eine äußerst effiziente Möglichkeit, den Klang zu optimieren. Die Ausgangskanal-Preset-Bibliothek umfasst Parametersätze, die für Yamaha-Aktivlautsprecher optimiert sind, mit mehreren Variationen, um sich an unterschiedliche Umgebungen und Raumgrößen anzupassen.

Spezielle StageMix™- und MonitorMix™-Apps
Mit der Yamaha TF StageMix-App können Sie Ihren Mixer nahtlos von überall im Raum aus nutzen. Der StageMix bildet die Bedienfelder Ihres TouchFlow visuell nach und verfügt über benutzerfreundliche Bedienelemente, die sich sofort auf Ihren Mix auswirken. Dies kann eine ideale Funktion für den Toningenieur sein, der im Publikum mischt, oder wenn die Band selbst mischt. Das iPad kann diese App auch verwenden, während es über USB mit dem TouchFlow-Mixer verbunden ist, um erweiterte, interaktivere Funktionen und Anzeigen zu erhalten. Die StageMix-App ist mit dem iPad 2 und höher sowie dem iPad Mini der ersten Generation kompatibel.

Der Yamaha MonitorMix ist eine maßgeschneiderte App, die iPhone-Benutzern ihr eigenes Überwachungssystem bietet. Die App verfügt über Pegel- und Panning-Regler für jeden Aux-Bus, sodass Benutzer sich einen Monitor anschaffen können, der ihren eigenen Anforderungen auf der Bühne entspricht. Der MonitorMix kann auch benutzerdefinierte Gruppeneinstellungen erstellen, die eine Vielzahl von Eingängen, beispielsweise ein ganzes Drum-Kit, mit einem einfachen Fader steuern. Dadurch erhält jedes Bandmitglied seine eigene Überwachungsplattform direkt von seinem Telefon aus. Diese App ist mit iPhone 4-Modellen und höher kompatibel.

Yamaha TIO 1608-D mit Dante ausgestattetes I/O-Rack
Digitales Stagebox-System
Wenn Sie die bereits umfangreichen I/O-Funktionen der TouchFlow-Digitalmixer erweitern möchten, können Sie mit dem Yamaha Tio 1608-D Dante Rack bis zu drei Racks mit der optionalen NY64-D-Erweiterungskarte kombinieren. Die Verkettung des Hauptmischpults außerhalb der Bühne und der Tio 1608-D-Racks auf der Bühne mithilfe leichter CAT5e-Ethernet-Kabel ermöglicht eine Tonübertragung mit geringer Latenz und hoher Qualität ohne den zeitaufwändigen Transport und die Einrichtung sperriger analoger Schlangen.

Dante Network Audio Protocol
Das äußerst zuverlässige Dante-Audioprotokoll wurde aufgrund seines geringen Jitters, der geringen Latenz und der hohen Sampling-Genauigkeit von den führenden Herstellern und Fachleuten der Beschallungsbranche übernommen. Mit dem Tio 1608-D können Sie ganz einfach ein herausragendes Dante-Stagebox-System konfigurieren, ohne dass Sie über geringe oder keine IT-Netzwerkkenntnisse verfügen.

Schneller und einfacher Schnellkonfigurationsmodus
Durch die Aktivierung des innovativen Quick Config-Modus auf dem Tio 1608-DI/O-Rack werden alle Verbindungseinstellungen wie Netzwerkeinstellungen und Audio-Patching automatisch eingestellt, was die Systemkonfiguration einfacher als je zuvor macht. Nachdem Sie den Schnellkonfigurationsmodus auf der TF-Konsole und dem Tio-Rack aktiviert haben, legen Sie einfach eine Einheiten-ID für jeden Tio 1608-D fest und schalten Sie dann die Konsole und die Tio-Racks in Reihe. Schalten Sie den Strom ein und schon kann es losgehen.

Einfache und dennoch flexible Eingabeauswahl
Sobald die Grundkonfiguration abgeschlossen ist, haben Sie die Möglichkeit, die Eingänge einfach so zuzuweisen, dass sie am besten zu Ihrem System-Setup passen. Mithilfe der All Input-Funktion haben Sie die Möglichkeit, alle Eingänge sofort den Tio-Racks, der TF-Konsole oder einem PC/Mac-Gerät zuzuweisen. Sie können auch jeden Eingang so ändern, dass er Signale von mehreren Standorten empfängt, sodass Sie alle verfügbaren Eingänge effizient nutzen können.

Rückrufbare D-PRE-Vorverstärker
Das Yamaha Tio 1608-DI/O Rack übernimmt die natürliche, musikalische Sensibilität, die Yamaha bei der Entwicklung der TF-Serie verfolgte. Mechanischer Aufbau, Platinenlayout, Stromversorgung, Erdung und Teileauswahl wurden alle mit größter Liebe zum Detail und Qualität ausgeführt, kombiniert mit umfassenden Leistungs- und Hörtests in jeder Entwicklungsphase. Der Tio 1608-D verfügt über die gleichen abrufbaren D-PRE-Mikrofonvorverstärker wie die TF-Serie, um einen gleichmäßigen, natürlichen und musikalischen Klang im gesamten System zu gewährleisten.

Technische Daten des Yamaha TouchFlow TF3 24-Kanal-Digitalmixers
Fader-Konfiguration: 24 + 1 (Master)
Mischkapazität:
Eingangskanäle: 48 (40 Mono + 2 Stereo + 2 Return)
Aux-Busse: 20 (8 Mono + 6 Stereo)
Stereobusse: 1
Nebenbusse: 1
Eingangskanalfunktionen: 8 DCA-Gruppen

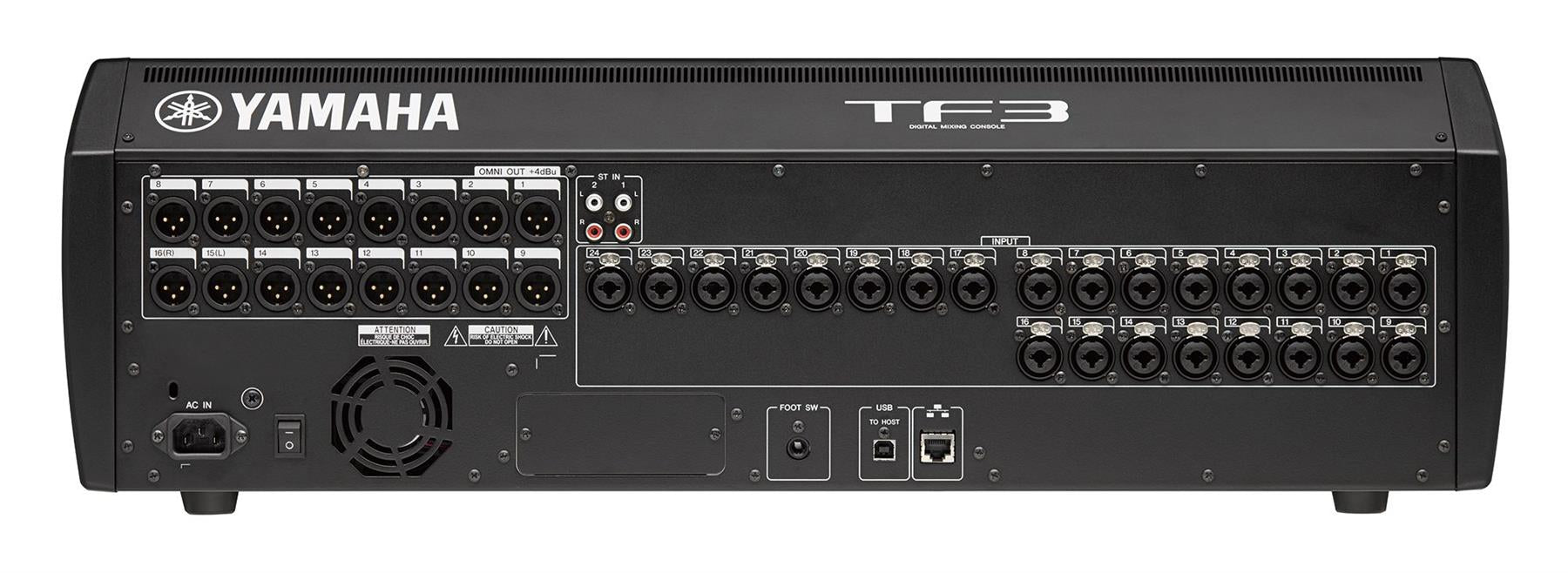

E/A:
Eingänge: 24 Mic/Line (XLR/TRS Combo) + 2 Stereo Line (RCA-Pin)
Ausgänge: 16 XLR
Erweiterungssteckplätze: 1
On-Board-Prozessoren:
DSP: 8 Effekte + 10 GEQ
USB: 34 x 34 USB-Audioschnittstelle, 2-Spur-Aufnahme über USB-Speichergerät
Strombedarf: 100–240 V, 50/60 Hz
Stromverbrauch: 110 Watt
Abmessungen: 716 mm x 225 mm x 599 mm (B x H x T)
Nettogewicht: 17 kg
Betriebstemperatur: 0 - 40 °C
Lagertemperatur: -20 - 60 °C
Optionale Extras
Erweiterungskarte
Fußschalter FC5
