Rane BB22IM Balance Buddy, Konverter von unsymmetrisch zu symmetrisch

Beschreibung:

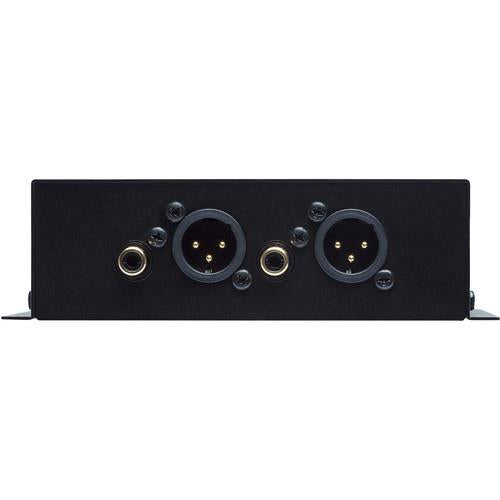

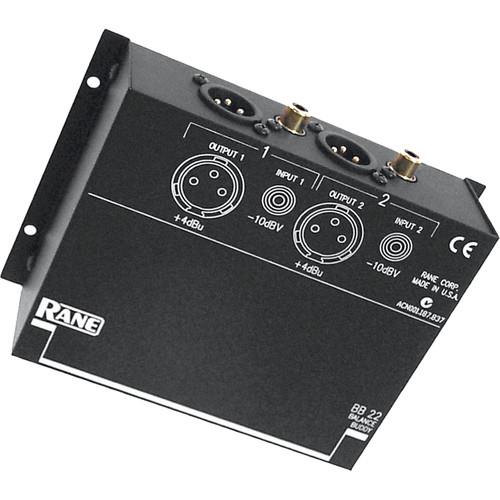

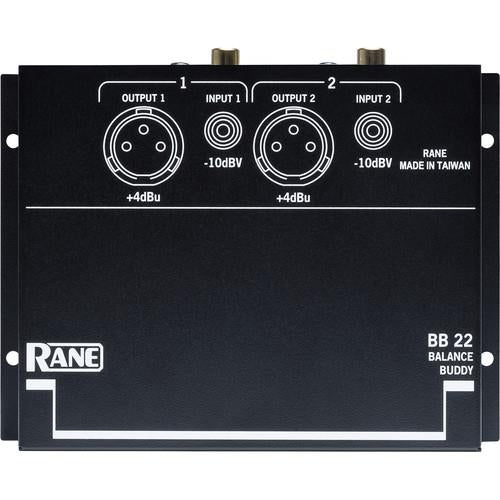

Der Rane BB22 Balance Buddy ist ein praktisches professionelles Werkzeug, das zur Isolierung und Konvertierung von unsymmetrischen -10 dBV Consumer-Cinch-Ausgängen in symmetrische professionelle XLR-Eingänge mit +4 dBu dient. Der BB22 wandelt ein Paar von -10 dBV in +4 dBu um. Es gibt zwei männliche XLR-Anschlüsse und zwei Cinch-Buchsen.

Unsymmetrische Leitungen sollten immer unter 10 Fuß (3 Meter) gehalten werden, um unerwünschte Effekte wie Brummen und Rauschen zu verhindern. Der BB22 ermöglicht die Konvertierung in symmetrische Leitungen, die ohne Verlust der Signalqualität in einem Studio oder einer Installation verlegt werden können. Beispielsweise kann ein BB22 an der Rückseite einer Jukebox montiert werden, um seine unsymmetrischen Ausgänge in symmetrische Leitungen umzuwandeln und einen Verstärker in einem anderen Raum zu versorgen.

Das Signal-Rausch-Verhältnis bleibt beim BB22 perfekt erhalten, da zur Umwandlung der Signalpegel nur passive Transformatoren verwendet werden. Es verursacht überhaupt keinen zusätzlichen Lärm. Die Verwendung professioneller Nickelkerntransformatoren („80“ Ni) gewährleistet geringe Verzerrungen, große Bandbreite und hohe Signalpegelverarbeitungsfähigkeit.

Die Trenntransformatoren des BB22 bieten eine schnelle und kostengünstige Lösung für die meisten Aufgaben, die eine Signalpegelumwandlung und Ausgangssymmetrierung erfordern.

Merkmale:

Wandeln Sie unsymmetrische Signale in symmetrische um.
Isolieren Sie Leitungen, um Erdschleifen zu verhindern.
Ermöglicht die Verwendung langer symmetrischer Kabel für ein brummfreies Signal.
2 Kanäle mit Umwandlung von -10 dBV (RCA) auf +4 dBu (XLR).
+24 dBu Maximalpegel
„80“-Ni-Transformatoren mit Nickelkern bieten eine große Bandbreite und geringe Verzerrung

Spezifikationen:

Transformatorkonstruktion: Spulengewickelter Nickelkern

Windungsverhältnis: 1:3,89 bei -10 dBV (316 mV): +4 dBu (1,23 V)

Maximale Level

10 dBV Eingang: +10 (40 Hz – 20 kHz), +4,5 (20 Hz); 0,5-dB-Grenze, 1 % THD-Punkt
+4 dBu Out: +24 (40 Hz – 20 kHz), +18,5 (20 Hz); 0,5-dB-Grenze, 1 % THD-Punkt
Eingangsimpedanz: -10 dBV bei 1 kΩ

Einfügedämpfung: 0,5 dB

Gleichstromwiderstand: 47,5 Ω / 200 Ω

Frequenzgang: 20 Hz – 20 kHz

THD + Rauschen: < 0,05 (40 Hz – 20 kHz)

Abmessungen (Breite x Tiefe x Höhe): 5,1 Zoll x 4,25 Zoll x 1,65 Zoll (130 x 108 x 42 mm)

Gewicht: 1,0 Pfund. 0,45 kg
