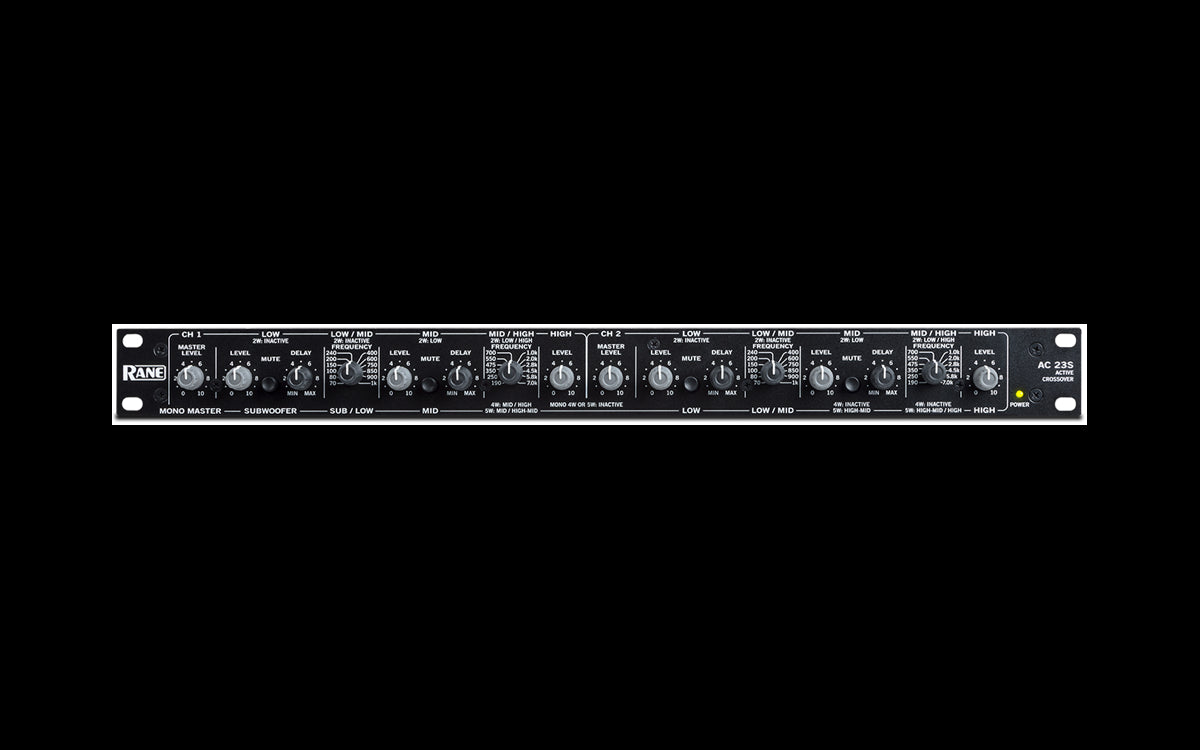

Rane AC23S Aktive Frequenzweiche Stereo 2/3-Wege, Mono 4/5-Wege

Beschreibung:

Die aktive Frequenzweiche Rane AC 23S kann als Stereo-2- oder 3-Wege-Frequenzweiche oder als Mono-4- oder 5-Wege-Frequenzweiche konfiguriert werden. Es verwendet Linkwitz-Riley-Filterausrichtungen 4. Ordnung, um Phasenschwierigkeiten im kritischen Übergangsbereich zu minimieren. Der AC 23S verfügt über XLR-Anschlüsse mit aktiven symmetrischen Ein- und Ausgängen. Einfach ausgedrückt handelt es sich bei einer Linkwitz-Riley-Anordnung um zwei kaskadierte Butterworth-Filter zweiter Ordnung, die an ihren Tiefpass- und Hochpassausgängen identische Phaseneigenschaften aufweisen. Diese Eigenschaft garantiert phasenrichtige Ausgänge bei allen Frequenzen. Für eine ordnungsgemäße akustische Summierung gemeinsamer Signale benachbarter Treiber im Übergangsbereich sind gleichphasige Ausgänge zwingend erforderlich. Ein zusätzlicher Vorteil dieser Topologie sind steile Rolloff-Flanken von 24 dB pro Oktave. Eine Steigung dieser Größenordnung gewährleistet, dass Treiber, die für die Erzeugung eines bestimmten Frequenzbereichs und nicht mehr ausgelegt sind, nicht über ihre Grenzen hinaus getrieben werden, wodurch Verzerrungen und Ermüdung des Fahrers minimiert werden. Um den transparenten Betrieb des AC 23S weiter zu gewährleisten, sind an den Tief- und Mittelausgängen jedes Kanals einstellbare Verzögerungsschaltungen angebracht, um etwaige physikalische Fehlausrichtungen der Treiber auszugleichen. Durch die Zeitkorrektur wird sichergestellt, dass die mechanische Phasenausrichtung benachbarter Treiber akustisch korrekt ist und somit die Integrität der elektrischen Phasenausrichtung der Filter der Frequenzweiche erhalten bleibt. Im 2- oder 3-Wege-Stereomodus können die Low-Ausgänge durch Umlegen eines internen Jumpers monoisiert werden. Eine Hornentzerrung mit konstanter Richtwirkung (CD) ist durch eine interne Modifikation möglich.

Merkmale:

Stereo 2 oder 3-Wege oder Mono 4 oder 5-Wege
Linkwitz-Riley-Ausrichtung mit 24 dB pro Oktave Steigung
Einstellbare Verzögerungen bei der Treiberausrichtung
Infraschall-, Ultraschall- und RFI-Filter
Mono-Sub-Ausgangsoption
Horn-EQ-Option mit konstanter Richtwirkung
Eingangs- und Ausgangspegelregler

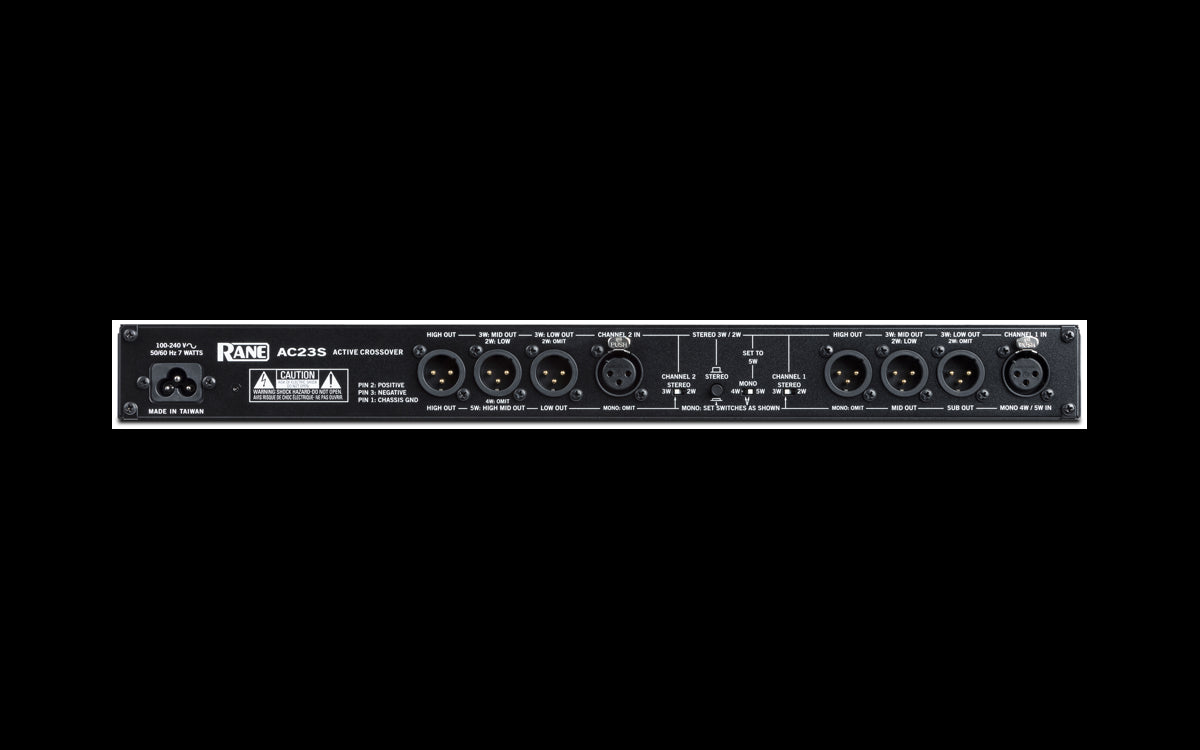

Vollaktive symmetrische XLR-Eingänge und -Ausgänge
Internes Universalnetzteil (100–240 VAC)

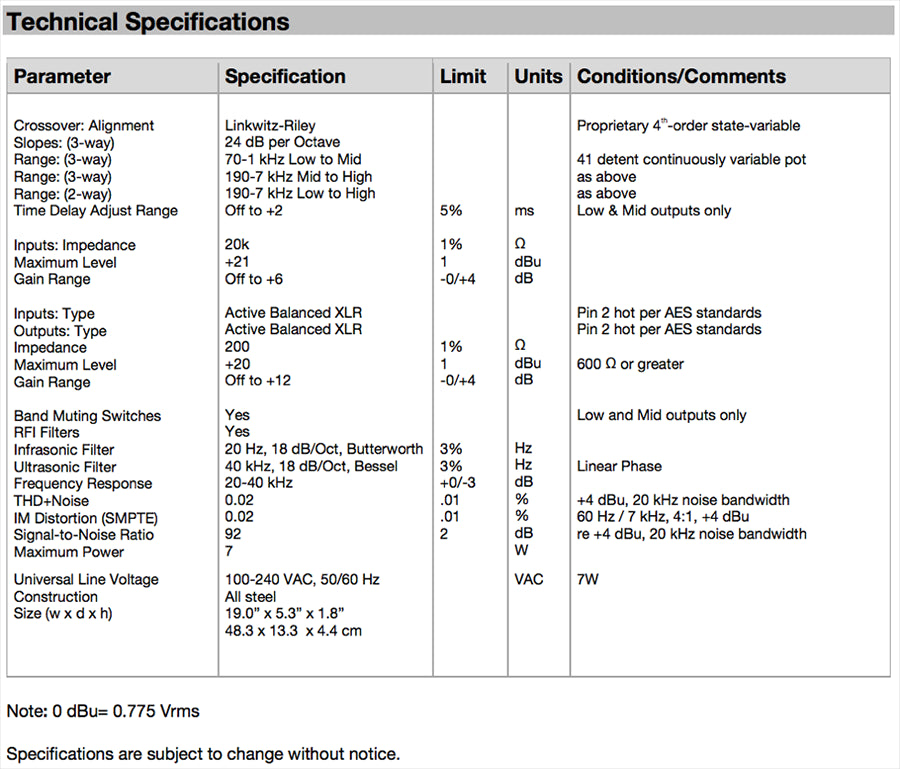

Spezifikationen:

Crossover
Ausrichtung: Linkwitz-Riley
Flankensteilheit: 24 dB pro Oktave
3-Wege-Low-Mid-Bereich: 70 Hz – 1 kHz
3-Wege-Mittelhochtonbereich: 190 Hz – 7 kHz
2-Wege-Tief-Mittelton-Bereich: 190 Hz – 7 kHz
Zeitverzögerung
Einstellbereich: Aus bis +2 ms
Eingangstyp: Aktiver symmetrischer XLR
Impedanz: 20 kOhm
Maximaler Pegel: +21 dBu
Verstärkungsbereich: Aus bis +6 dB
Ausgänge
Typ: Aktiver symmetrischer XLR
Impedanz: 200 Ohm
Maximaler Pegel: +20 dBu
Verstärkungsbereich: Aus bis +12 dB
Schalten
Stummschaltung der Band
Filter
RFI
Infraschallfilter: 20 Hz, 18 dB pro Oktave, Butterworth
Ultraschallfilter: 40 kHz, 18 dB pro Oktave, Bessel
Frequenzgang 20 Hz – 40 kHz
THD und Rauschen 0,02 %
IMD SMPTE 0,02 %
Signal-Rausch-Verhältnis 92 dB
Maximale Leistung 7 W
Spannung 100-240 VAC, 50/60 Hz
Konformität CE, FCC, cULus
Baustahl
Formfaktor 1 HE
Abmessungen 1,75 x 19,0 x 5,3" / 4,4 x 48,3 x 13,3 cm
Gewicht 5 Pfund / 2,3 kg
