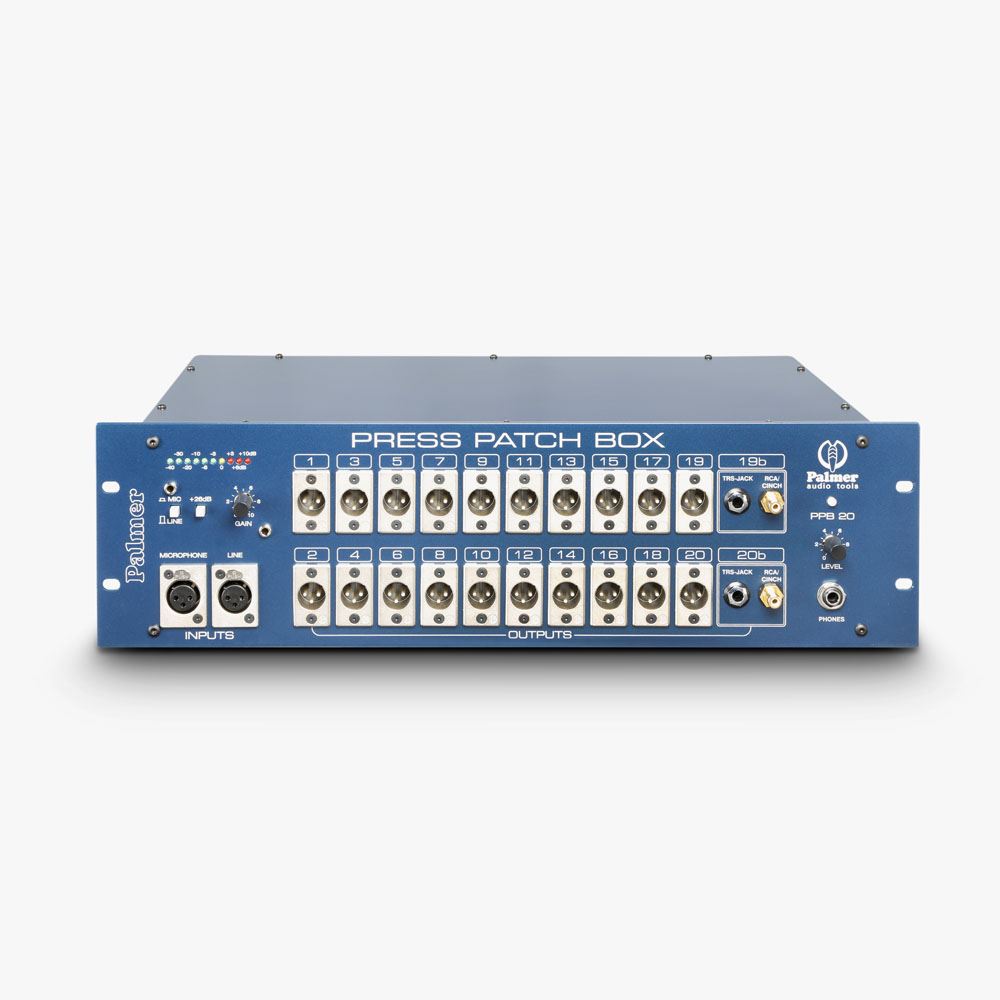

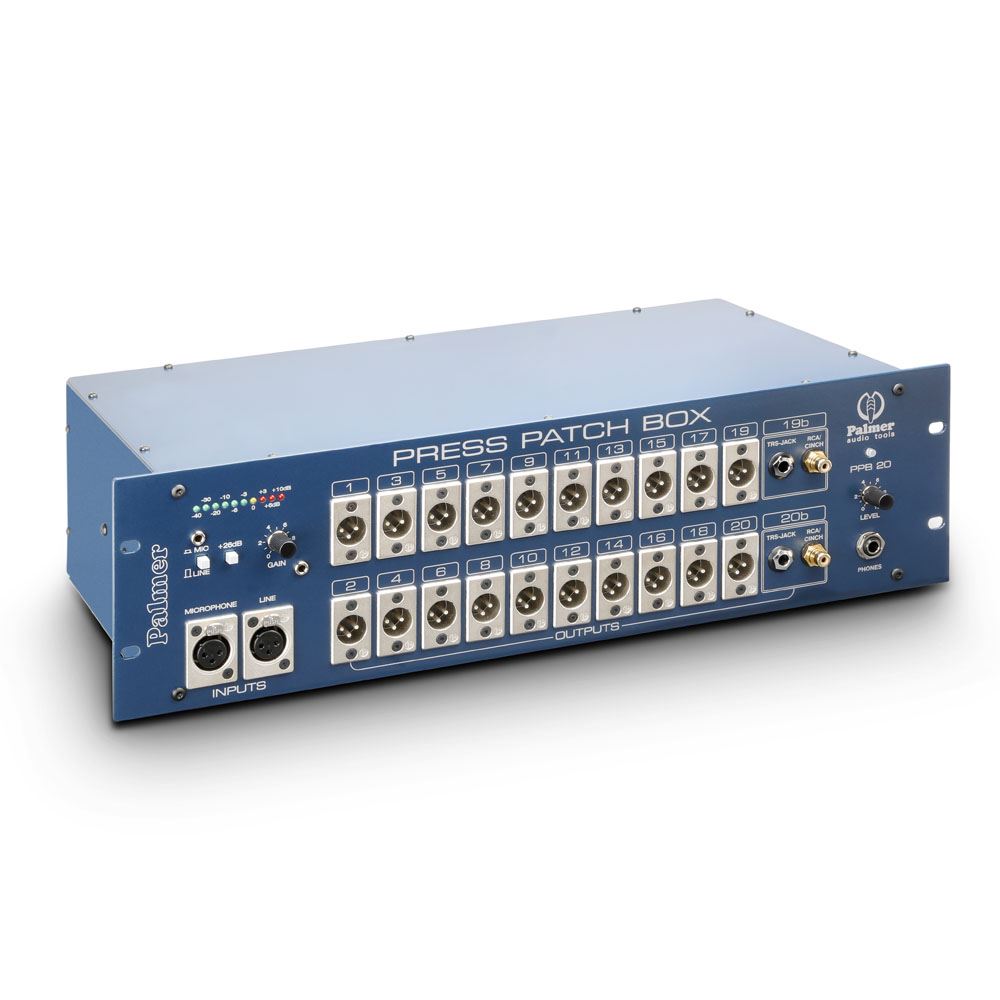

Palmer PB 20 Press Patch Box 20-Kanal

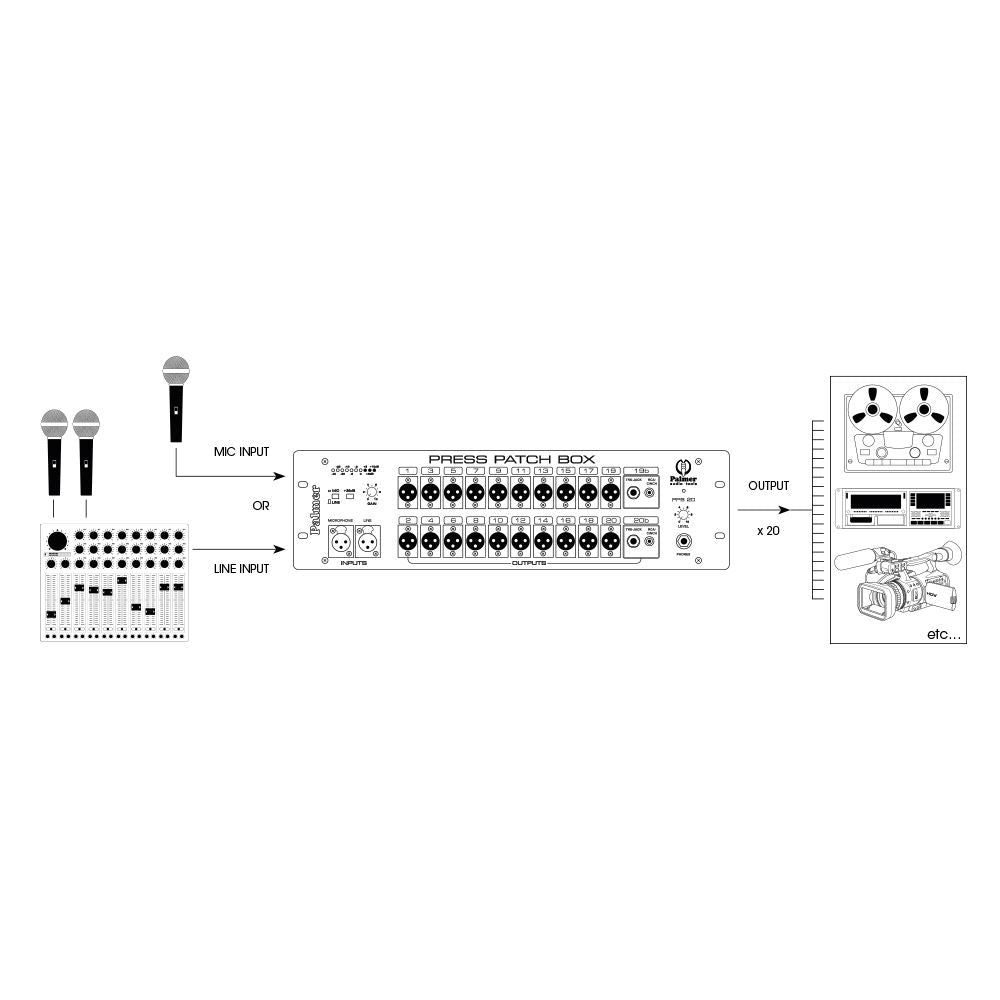

Eine Presse-Patchbox ist ein spezieller Audiosignal-Splitter, der für die spezifischen Anforderungen einer Pressekonferenz entwickelt wird. Über separate Eingänge können Sie entweder ein Mikrofon oder ein Line-Signal (Mischpultausgang) anschließen.

Auch als Stereoversion erhältlich (PPB20S)

Ein hochwertiger Eingangsverstärker mit symmetrischem erdfreiem Eingang ermöglicht eine Pegelanpassung über einen weiten Bereich. Als Ausgänge für Videokameras oder andere Tonaufzeichnungsgeräte stehen 20 trafosymmetrierte XLR/m-Buchsen mit einzelnen Treiberschaltungen paarweise zur Verfügung.

Der Nennausgangspegel beträgt +4 dBu bei 600 Ohm. Darüber hinaus sind die Kanäle 19 und 20 mit TRS-Klinkenbuchsen für symmetrische oder unsymmetrische Signale und mit Cinch-Buchsen (-10 dBu Nennpegel) ausgestattet.

Werden mehr als 20 Ausgänge benötigt, können über eine BUS IN/OUT-Buchse auf der Rückseite weitere PPB20-Geräte kaskadiert werden. Zur Signalüberwachung dienen eine 10-fach LED-Kette und ein regelbarer Kopfhörerverstärker (Anzeigebereich -40 bis +10 dB, 0 dB Anzeige entspricht +4 dBu Leistung).

Der PPB20 verfügt über ein eingebautes abgeschirmtes Netzteil. Ein zusätzlicher DC-Eingang ermöglicht den Batteriebetrieb oder die Nutzung einer Notstromversorgung. PW4 ist eine passende Notstromversorgung für zwei PPB20.

Merkmale
Signalverteiler mit 20 Ausgängen
Isolierte transformatorsymmetrische XLR-Eingänge für Mikrofon- und Line-Level-Signale
Hochwertiger Eingangsverstärker mit Gain-Regler und +20-dB-Schalter
10 LEDs zur Pegelanzeige von -40 bis +10 dB

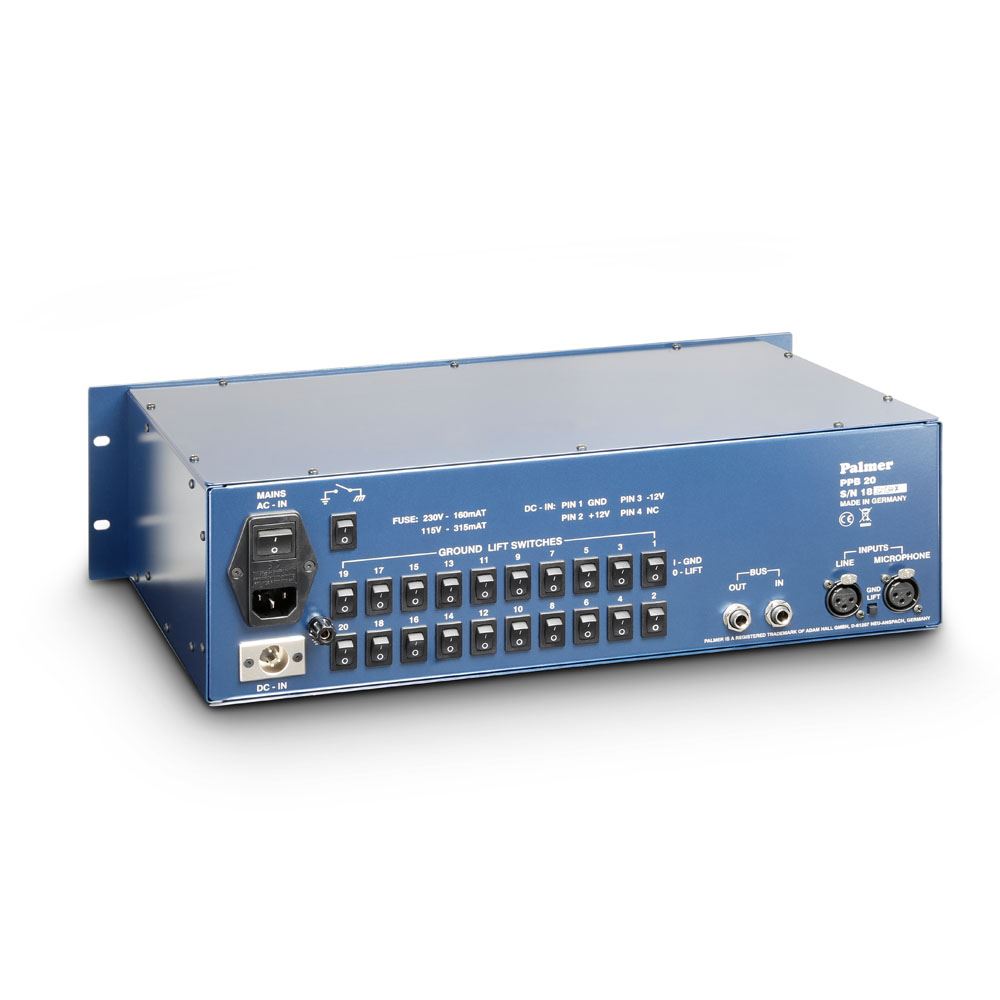

20 transformatorsymmetrische XLR-Ausgänge mit gepaarter Treiberschaltung und individuellen Ground-Lift-Schaltern auf der Rückseite
2 zusätzliche 6,35-mm-Stereo-Klinkenstecker und Cinch-Ausgänge
Nomineller Ausgangspegel +4 dBu/600 Ohm, Klinken- und Cinch-Ausgänge -10 dBu
Einstellbarer 6,35-mm-Kopfhörerausgang
Summierter Eingang und kaskadierter Ausgang
Integriertes geschirmtes Netzteil
DC-Eingang für Notstromversorgung

Spezifikationen
Produkttyp: Splitter
Typ: Mikrofon- und Line-Split
Split-Typ: 1 zu 20
Kanäle: 1
Eingaben: 1
Eingangsanschlüsse: XLR
Max. Eingangspegel: Mic: 0 dBu, Line: +20 dB
Einstellbarer Eingang: Ja
Anzahl der Split-Ausgänge pro Kanal: 20
Max. Ausgangspegel: + 20 dB
Ausgangsanschlüsse: 6,3 mm Klinke, RCA, XLR
Einstellbare Leistung: Nein
Transformatorisolierte Ausgänge: Ja
Bedienelemente: Abschwächer, Ground Lift, Eingangsverstärkung, Mikrofon-/Line-Schalter, Kopfhörerpegel
Anzeigen: Eingangspegel, Leistung
Betriebsspannung: integriert (115 / 230 V)
Schrankmaterial: Stahlblech
Gehäuseoberfläche: Pulverbeschichtet
Breite: 480 mm, 19 "
Tiefe: 200 mm
Höhe: 135 mm, 3 HE
Gewicht: 9,09 kg
