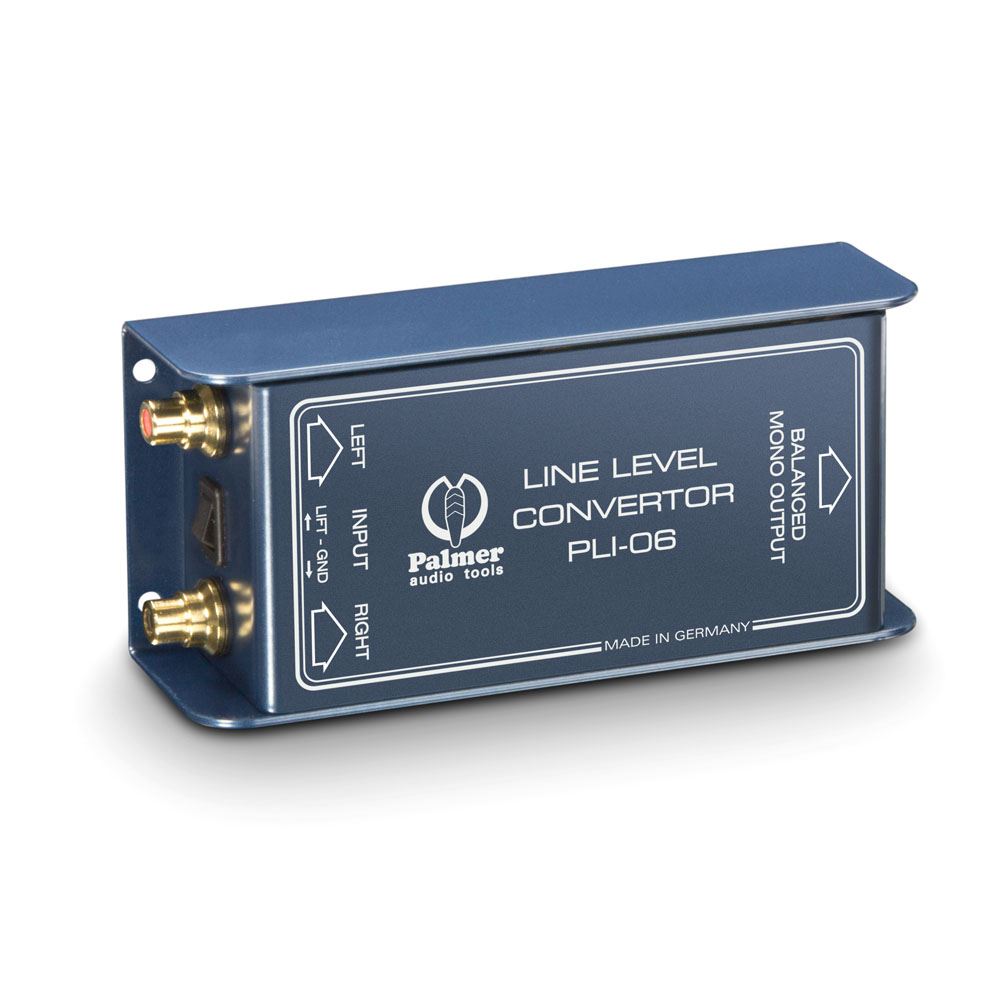

Palmer LI 06 Line Level Converter 2 In 1 Out

Heute werden Vorträge und Präsentationen meist mit audio-visueller Medienunterstützung abgehalten. Der Anschluss von Laptops an die Mischpulte von PA-Anlagen kann jedoch aufgrund inkompatibler Steckerformate ein großes Problem darstellen. Der Palmer Line Level Converter PLI06 ist eine spezielle Schnittstelle zur Einspeisung des unsymmetrischen Stereosignals, das typischerweise von einem Laptop bereitgestellt wird, in die symmetrischen (Mono-)Mikrofoneingänge professioneller Mischpulte. Es mischt den Stereo-Ausgang in Mono, während Impedanzanpassung und Signalsymmetrierung durch einen hochwertigen Audiotransformator erreicht werden, der speziell für das Gerät entwickelt wurde. Darüber hinaus werden Erdschleifen und das daraus resultierende störende Brummen verhindert. Der PLI06 ist vollständig passiv und benötigt weder Netzstrom noch Batterien.

Anschluss des PLI06

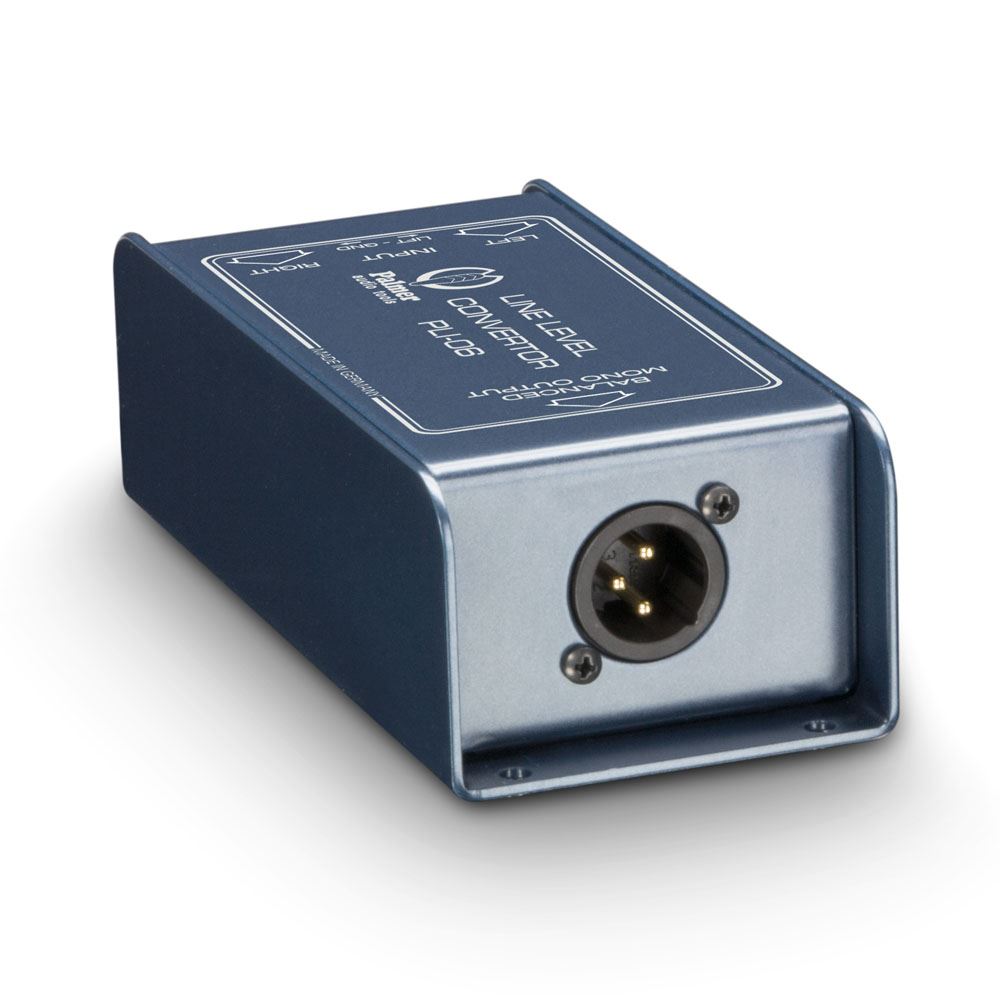

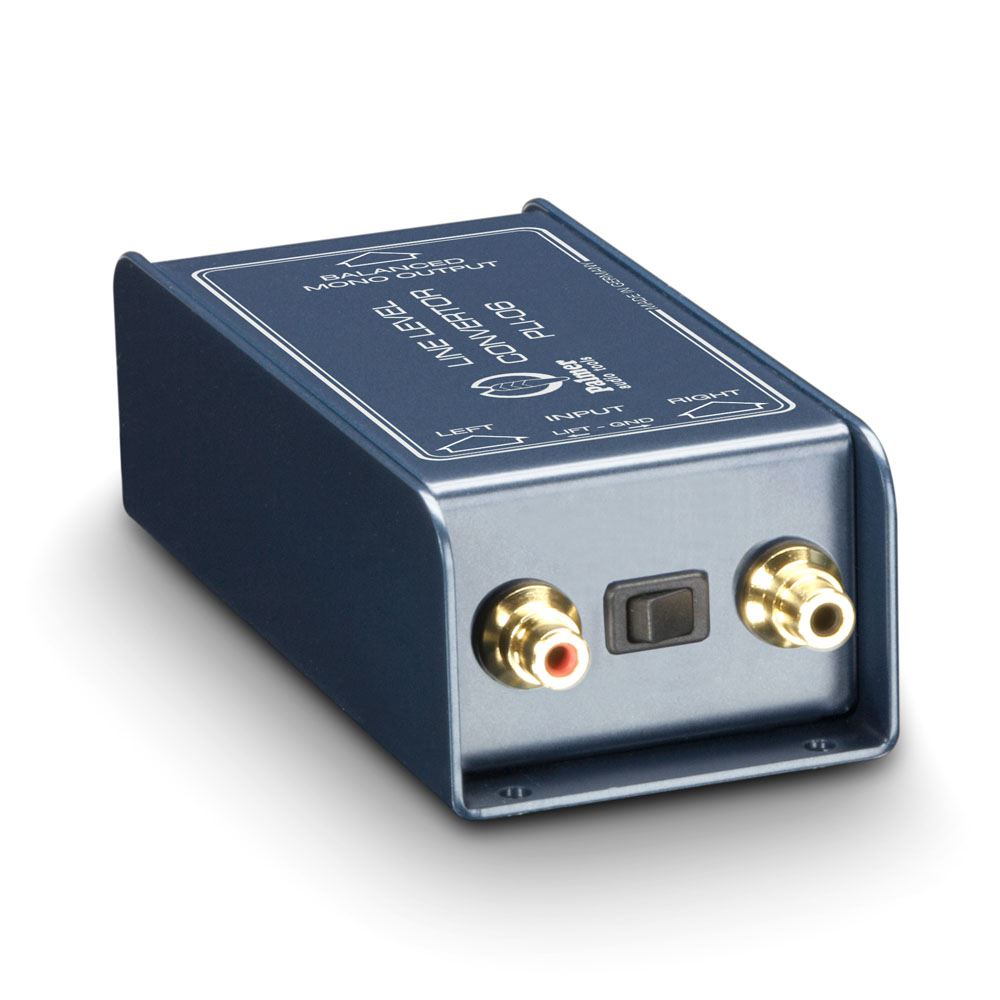

Geräte mit Audioausgabe über Cinch-Buchsen werden über ein abgeschirmtes Cinch-Stereokabel an die Eingänge des PLI06 angeschlossen. Für optimale Ergebnisse mit Laptops empfehlen wir die Verwendung des Kopfhörerausgangs, der sich normalerweise an einer 3,5-mm-Miniatur-Stereobuchse befindet. Verwenden Sie für den Anschluss an den PLI06 ein abgeschirmtes TRS-Miniklinken-zu-2x-RCA-Phonokabel. Platzieren Sie das Gerät in der Nähe der Signalquelle und halten Sie das Eingangskabel so kurz wie möglich, da der unsymmetrische Signalweg anfällig für Störungen ist. Der Ausgang des PLI06 erfolgt über einen männlichen XLR-Stecker mit Standardverkabelung. Verwenden Sie für den Anschluss an das Mischpult ein hochwertiges Mikrofonkabel. Aufgrund des symmetrischen Lo-Z-Signals des Palmer Line Level Converter sind die Kabellängen unkritisch, während die störungsfreie Signalintegrität erhalten bleibt.

Spezifikationen
Produkttyp: Leitungsisolatoren
Kanäle: 1
Eingaben: 2
Eingangsanschlüsse: RCA
Eingangstyp: unsymmetrisch
Eingangsimpedanz: 6k Ohm(s)
Max. Eingangspegel: +6 dBu
Ausgänge: 1
Ausgangsanschlüsse: XLR
Ausgangstyp: symmetrisch
Ausgangsimpedanz: 600 Ohm(s)
Max. Ausgangspegel: +6 dBu
Transformatorsymmetrisch: Ja
Verhältnis: 1 : 1
Frequenzgang: 20 - 20.000 Hz
Gehäusematerial: Stahlblech/Aluminium
Gehäuseoberfläche: Pulverbeschichtet
Breite: 130 mm
Tiefe: 60 mm
Höhe: 35 mm
Gewicht: 0,25 kg
